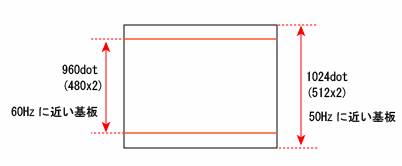

スケーリングを抑制し、垂直２倍ドット表示に徹している。これにより、水平は1280(640x2相当)であるが、垂直方向は960(480x2)〜1024(512x2)まで の垂直ドットに対応し60Hz
だけでなく50Hzに近い表示幅を持つアーケード基板の映像も表示可能としている(たとえばコ○ミ社のX○X○Xやセ○ブ開発基板、東亜プ○ン基板など)。
スキャンコンバーター特有の画面の上下が欠けるという問題を極力抑制する。
本表示では垂直のスケーリングを行わないため、ドット感がある。
尚、選択によりスケーリングモードも使用可能である。
また、画面のミラー＋反転機能が用意されており、液晶ディスプレイをピボット表示した際の、「縦画面ゲームで、画面の上下左右が逆で困っちゃう」という、問題を解決できる。 |
| |
| ●縦画面表示時 |
|

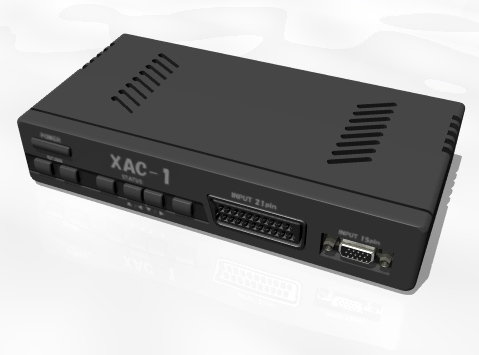

本製品には、縦画面ゲーム用に、画面を90度または270度回転する機能を持つ。回転時は、画面上の1024(縦)x1280ドット中768(横)ドットを使用して、画面を表示する。本機能を使用すると、スケーリングを行うため、ドットの再現性は若干低下するが、ディスプレイを回転することなく、縦画面表示が可能となる(下図参考)。 |
|
 |
| |
| ●1280x1024ドットのディスプレイ解像度に特化する意味 |
|
SXGA解像度は5:4で、正四角形に近いため、縦画面/横画面両方の表示に適しており、またドット数も余裕があり比較的2倍ドット表示に適していることから採用する。たとえば垂直のドットが480(240)ドットや512(256)ドットの映像を表示する場合は下図のようになる。 |
|
 |
|
また、24kHzのゲーム機のドット表示にも適している。たとえば496x384ドットの場合下図のように画面中央に表示が可能となる。 |
|
 |
|
31kHzのゲーム画面に関しても640x480ドットの2倍で表示が可能となる。 |
|
 |
|
また、T○KK○N6などで使用される1280x768ドットなどのワイド画面に関しても、スケーリングすることなく、画面中央にそのまま表示できる。 |
|
 |
|
なお、水平が1280ドット超える映像が入力された場合、たとえば1920x1080ドットなどの映像が表示された場合は、対応しない、または強制的にスケーリングして表示することになる(現在A/Dコンバーターの最大帯域幅は検討中である)。 |
| |
| ●一般的な機能に関して |
|
・パソコンの接続は考えられていないため、パソコン映像のパススルー出力機能は備えていない。このため、子画面表示機能などは無い。
・入力はRGB(21ピンと15ピン)のみとなり、ビデオやS、D入力は備えていない(リソース節約のため)。
・できるだけ多くのゲーム基板の映像のゆがみを是正するため、スーパーシンクセパレータを搭載する。
・USB端子を備えており、未知のゲーム基板や、未検証のゲーム基板にも対応する。
・付属品はACアダプターのみとなり、リモコン、ケーブル類は付属しない。
・主要ゲーム基板向けの画面サイズ(表示幅)を記憶・選択可能な表示幅バンク切り替えが可能(ユーザー設定可能)。 |
| |
| ●供給方法 |
|
・主に通信販売や特定のショップでの販売となる。
・秋葉原や日本橋でのゲリラ販売も予定。
|
| |
| ●コンセプト |
|
あくまで、家庭の液晶ディスプレイでアーケードゲーム基板を楽しむためのサポート用の装置である。 |
| |
